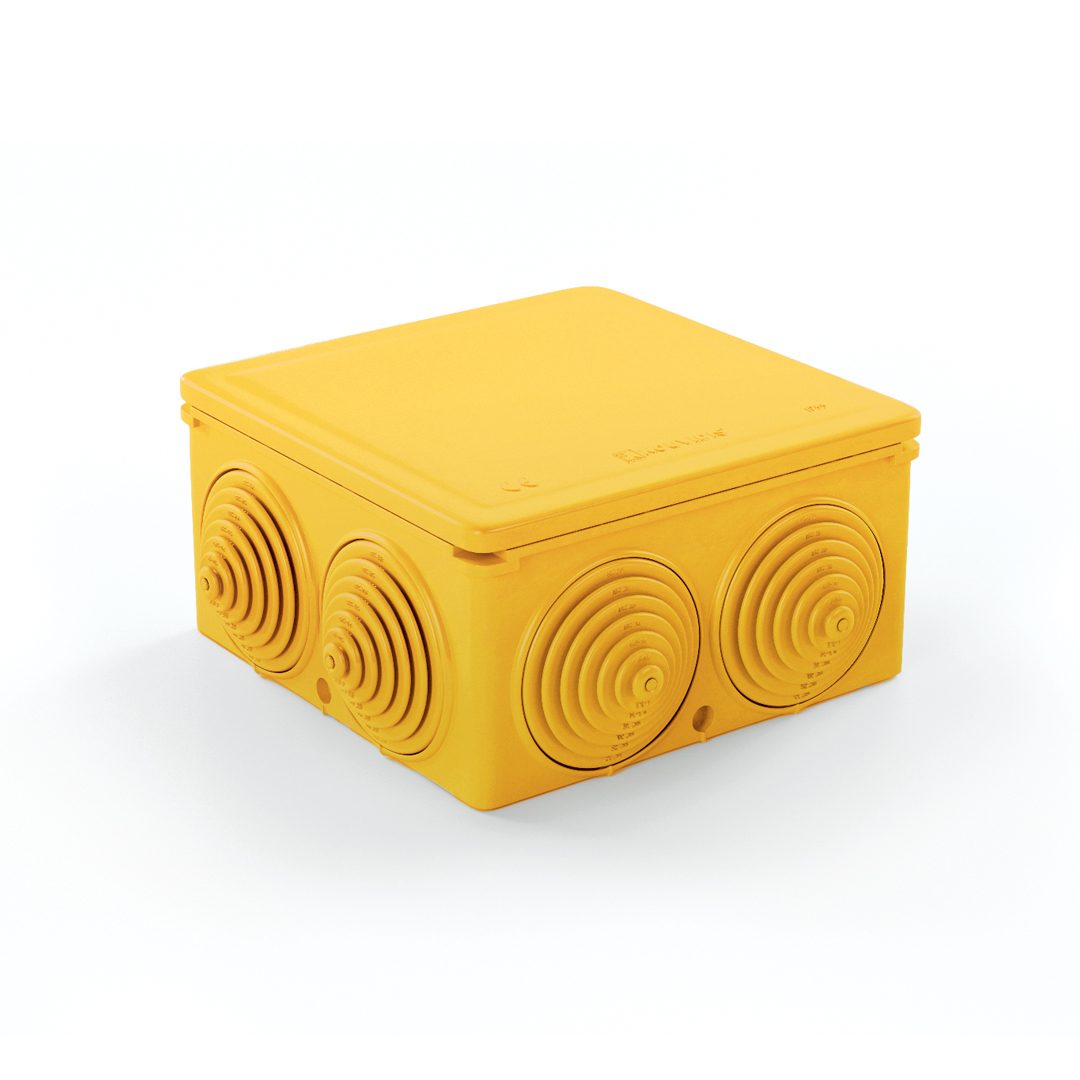

SUPERSOL PLUS _ISR SUPERSOL PLUS Anschlusskästen mit Tüllen

SUPERSOL PLUS Anschlusskasten mit Tüllen ist Teil des dreischichtigen Rohrsystems SUPERSOL PLUS – SUPERFLEX PLUS. Der Anschlusskasten wird aus einer speziell stabilisierten thermoplastischen PO-Mischung in der Farbe Gelb (RAL 1023).

Zusammen mit dem dreischichtigen Rohren SUPERSOL PLUS und SUPERFLEX PLUS, den Befestigungen (Anschlussmuffe, Klemmschelle und Einsteckdichtung), alle in Gelb Farbe RAL 1023, bilden sie ein spezielles Rohrsystem, das in der Lage ist, mehrere Bedürfnisse bei der Elektroinstallation abzudecken.

ANWENDUNGSBEREICH

Für die Installation von elektrischen Anlagen in abgehängten Decken.

ANWENDUNGSSTANDARD:EN 60670-22
ANWEISUNGEN ZUR EINHALTUNG DER VORSCHRIFTEN:2014/35/EE (LVD), 2011/65/EE (RoHS)
FARBE:RAL 1023 Gelb

Das Produkt entspricht allen Anforderungen der maßgeblichen europäischen Richtlinien.
Minimale-Maximale Dauereinsatztemperatur
Schutz gegen feste Gegenstände und Wasser (EN 60529)
Nicht flammenausbreitendes Produkt
Produkt wird aus halogenfreien Rohstoffen hergestellt
Antistatische Technologie IAS (Patentgeschützt 1009810)
Kratzschutz-Technologie ISR (Patentgeschützt 1010513)

EIGENSCHAFTEN
EIGENSCHAFTEN
VERPACKUNG
DOWNLOADS

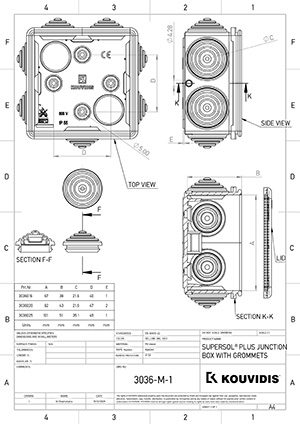

1In die Löcher sind spezielle Tüllen gesteckt, die eine einfache Kabeleinführung ermöglichen. Die angegebenen Abmessungen dienen als Anleitung für das richtige Bohren, abhängig vom Durchmesser des einzuführenden Kabels

2Wasserdicht durch ihre elastische und direkt montierte Abdeckplatte, die Schutzart IP 55 bietet

3Am Boden der Kästen befinden sich vier Einführungen (Ausbrechöffnungen) mit Durchmessern zwischen Ø 20 und Ø 32, durch die Rohre oder Kabel eingeführt werden können. Zum Entfernen wird ein zusätzliches Werkzeug verwendet.

4Auf jeder Seite gibt es spezielle Führungen für die horizontale/vertikale Ausrichtung des Kasten an der Installation

5Jede Seite des Kastens hat eine Kondensationsvorrichtung, falls diese für die Elektroinstallation benötigt wird

6Schwer entflammbare Rohstoffe mit Wärmebeständigkeit bis 650^°C (Glühdrahtprüfung – IEC 60695-2)

7Im Innern der Kästen befinden sich spezielle Befestigungspunkte für die horizontale oder diagonale Positionierung zusätzlicher Installationsmechanismen (z. B. Starter)

Eigenschaften
Rohstoff	PO-Mischung
Temperaturbereich	-25 ^°C bis +60 ^°C
Elektrische Eigenschaften	Mit elektrischen Isolationseigenschaften
Widerstand gegen Flammenausbreitung	Keine Flammenausbreitung
Anzahl der Eingänge	7
Dichtungen	Stecktüllen
Schutz gegen Eindringen	ΙΡ55
Anzahl der Ausbrechöffnungen an der Basis	4
Ausrichtung des Rohrs	Ja
Kondensationsöffnung	Ja
Schwer entflammbar	650 ^°C
Spannung	800 V
Halogenfrei	Keine giftigen oder korrosiven Gase im Brandfall
Antistatische Technologie	Schutz gegen statische Elektrizität
Kratzschutz-Technologie	Schutz gegen Kratzer durch Kabelführung
